Artikelbeschreibung

Durch zwei 7mm Bohrungen - die sie selbst sehr leicht in die Radkastenabdeckung mittels mitgelieferter Bohrvorrichtung anbringen können - ist der weitere Ein- bzw. Ausbau des Fahrradträgers ohne Werkzeug ratzfatz möglich.

Nützliche Tipps zur Montage:

Montageanleitung öffnen

• Das Montieren der Verlängerung ist in der Montageanleitung (Lieferung) beschrieben.
• Sitze hinten flach umlegen.
• Den Schienen-Adapter mit dem RadFazz-Halter hinten quer in den Kofferraum legen.
• Fahrradgabel am RadFazz-Halter befestigen.
• Die richtige Position vom Fahrradträger festlegen. Die richtige Position ist dann gefunden, wenn die Fahrradlenker das schließen der Heckklappe nicht behindern. Die Gabelhalter mitsamt den Fahrradlenkern lassen sich auf der Schiene stufenlos drehen und verschieben. Dies ermöglicht erst den platzsparenden Fahrradtransport im Kofferraum.
• Montieren Sie jetzt das Trägersystem im Kofferraum unter Zuhilfenahme der Montageanleitung!
• Der Hinterbau der Fahrräder einschließlich der ausgebauten Laufräder sind immer mit dem Spanngut zu sichern.

  Zur Befestigung der ausgebauten Laufräder empfehlen wir die Laufradhalterungen BG052026 sowie BG053026!
  Unter Zubehör finden Sie für dieses Fahrzeug --Laufradhalter--Steckachsenaufnamen--

  Nur mit RadFazz geht alles ratzfatz!

  Viel Freude bei all Ihren Unternehmungen!

  AHA Informationen:
  Die Handhabung der Trägereinheit ist nach dem ersten Gebrauch sehr einfach, wenn jede Position beibehalten wird.



  Der Fahrradträger wird von uns vormontiert geliefert.

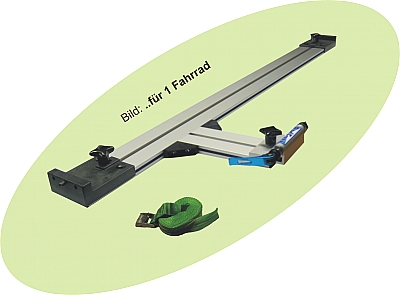

Lieferumfang:
1 St. Schiene mit Befestigung für RF40.. Einbaulänge 102cm - 112cm  ArtNr.: BG118044
1 St. Verlängerung 17,5cm mit Befestigung für Schienen  ArtNr.: BG027
1 St. Gabelhalterung für die Schienen  ArtNr.: BG050
1 St. Montageanleitung

Platzermittlung

Wichtige Tipps zur Platzermittlung:

Passen meine Fahrräder in den Fahrzeuginnenraum?

Als feste Größen stehen fest:
   a) das Innenmaß des Fahrzeuginnenraums
   b) und die Abmessungen Ihrer Fahrräder.

Damit Sie einen besseren Eindruck der Platzverhältnisse in Ihrem Fahrzeug bekommen, führen Sie bitte folgende Schritte durch:

1. Stellen Sie das bzw. die Fahrräder mit ausgebautem Vorderrad in Ihr Fahrzeug. Da Sie den RadFazz-Fahrradträger frei drehen können, haben Sie auch die Möglichkeit die Fahrräder etwas schräg, diagonal und zwischen die Sitze durch, zu befestigen. Dadurch gewinnen Sie zusätzlich Raum.

2. Evtl. könnte es möglich sein, dass Sie Ihren Fahrradsattel absenken oder abnehmen müssen.

3. Bringen Sie nun die Fahrradgabel Ihres Fahrrades in den Bereich wo sich später auch Ihr RadFazz-Fahrradträger befinden wird. Hierzu gibt es die zwei folgenden Möglichkeiten:

   a) in Fahrtrichtung:



   b) gegen die Fahrtrichtung:



4. Stellen Sie zusätzlich die Fahrradgabel auf eine ca. 4 cm dicke Unterlage (Buch, Brett etc.). Dies entspricht der Höhe des RadFazz-Fahrradträgers.

5. Schließen Sie nun als letzten Schritt Ihre Heckklappe.

Konnten Sie alle Schritte erfolgreich ausführen? Dann steht Ihnen nichts mehr im Wege Ihre Fahrräder bequem und sicher mit einem RadFazz-Fahrradträger im Innenraum zu transportieren!


Im Shop finden Sie sicher auch Ihr Fahrzeug ausführlich beschrieben. Sollten Sie noch weitere Fragen haben, dann können Sie uns auch gerne jederzeit persönlich kontaktieren.


Unsere Systeme haben kleine Einbaumaße - daher sind sie platzsparend und für fast jedes Fahrzeug geeignet!

Befestigung



passend für	Artikel-Nr.	VL max. cm
Audi Q5	RF26166*	17,5
BMW X1	RF26160*	31,5
Citroën C4 Picasso	RF26162*	17,5
Dode Nitro	RF26161*	22,5
Hyundai i30	RF26145*	17,5
Mazda 3	RF26141*	17,5
Mercedes A-Klasse ab Bj. 12.2004 Mercedes B-Klasse	RF26141*	17,5
Mercedes C-Klasse T-Modell	RF26147*	22,5
Mercedes GLK	RF26147*	22,5
Mercedes M-Klasse	RF26142*	22,5
Opel Zafira	RF26147*	22,5
Ford Galaxy	RF26153*	22,5
Peugeot 207SW	RF26141*	17,5
Peugeot 3008	RF26141*	17,5
Renault Clio Grandtour	RF26147*	22,5
Renault Megane	RF26140*	22,5
Renault Koleos	RF26142*	22,5
Seat Leon	RF26139*	22,5
Subaru Forester	RF26141*	17,5
Volvo XC60	RF26154*	22,5
Volvo XC70	RF26154*	22,5
Volvo XC90	RF26154*	22,5
VW Caddy life	RF26152*	22,5
VW Golf IV bis VI	RF26140*	22,5
VW Tiguan	RF26143*	47,5



 *) = Anzahl der Fahrräder

Zubehör



Artikel-Nr.: BG052026	Laufradhalter an die RF-Schiene
	Laufradhalter für das Vorderrad Am Laufradhalter können Sie das ausgebaute vordere Laufrad befestigen. Den Laufradhalter montieren Sie auf die RadFazz-Schienen. In der Sitzhalterung kann der Laufradhalter 360° gedreht und das Laufrad geschwenkt werden. Somit haben Sie im Kofferraum Ordnung geschaffen. Preis: 35,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG053026	Laufradhalter an die RF-Schiene für das Steckachsen-Vorderrad Ø 15mm
	Laufradhalter für das Steckachsen-Vorderrad Ø 15mm  Am Laufradhalter befestigen Sie das ausgebaute vordere Steckachsen-Laufrad mit dem lose mitgelieferten blauen Schnellspanner. Den Laufradhalter montieren Sie auf die RadFazz-Schienen. In der Sitzhalterung kann der Laufradhalter 360° gedreht und das Laufrad geschwenkt werden. Somit haben Sie im Kofferraum Ordnung geschaffen. Preis: 39,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG054	Steckachsenaufnahme für 20mm Gabel
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 20mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG057	Steckachsenaufnahme für 15mm Gabel
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 15mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos



Ersatzteile

Passende Baugruppen und Ersatzteile:

Ersatzteile sind ausschließlich für bestehende Kunden bestimmt, die bereits ein Komplettsystem (RF..) besitzen!

Passende Ersatzteile sind Baugruppen (BG..) und Einzelteile (ET..).



Artikel-Nr.: BG026	Befestigungseinheit mit Nutenstein
	Preis: 7,20 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG027	Verlängerung 17,5cm mit Befestigung für Schienen
	Preis: 20,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG044	Befestigungseinheit Rastelement
	Preis: 9,80 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG050	Gabelhalterung für die Schienen
	Preis: 73,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG118044	Schiene mit Befestigung für RF40.. Einbaulänge 102cm - 112cm
	Preis: 54,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET002	Gurt zur Sicherung
	Preis: 4,30 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET036	Schnellspanner für die Fahrradgabel
	Preis: 4,80 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos
