Artikelbeschreibung

Zur Befestigung der Schiene muss die linke Sitzlehne in der 2. Reihe flach umgelegt werden.
Eine dritte Person kann mitfahren.

Nützliche Tipps zur Montage:

Montageanleitung öffnen

• Linke Sitzlehne in der 2. Reihe flach umlegen.
• Die Schiene muß bei der Montage auf der geamten Rückenlehne aufliegen. Deshalb schneiden Sie die beiden Verschlußdeckel für die Gurtösenöffnung mit einem Messer ab. Die Deckel können wieder verwendet werden.
• Die Befestigungshaken an die Schiene schrauben. Die Unterlegscheibe nicht vergessen!
• Haken Sie die beiden Befestigungshaken in die Gurtösen ein und schrauben fest.
• Die Fahrräder können jetzt eingeladen und mit der Gabel am Gabelhalter befestigt werden.
• Hinterbau der Fahrräder einschließlich der ausgebauten Laufräder sind immer mit dem Spanngut zu sichern.

  Unter Zubehör finden Sie für dieses Fahrzeug --Steckachsenaufnahmen--

  Mit RadFazz geht alles ratzfatz!

  Viel Spass bei all Ihren Unternehmungen!

  AHA-Information:
  Der Fahrradträger kann bei Nichtgebrauch an der Rückenlehne festgeschraubt bleiben, trotzdem kann die Sitzlehne aufgestellt und mit fünf Personen gefahren werden.

  Der Fahrradträger wird von uns vormontiert geliefert.

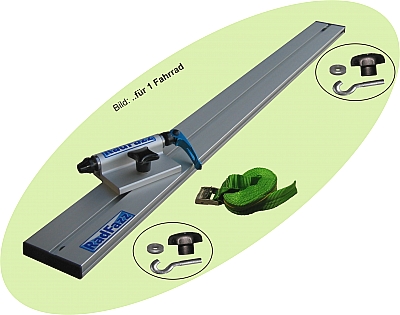

Lieferumfang:
1 St. BG172037
1 St. Gabelhalterung für die Schienen  ArtNr.: BG050
1 St. Montageanleitung

Platzermittlung

Wichtige Tipps zur Platzermittlung:

Passen meine Fahrräder in den Fahrzeuginnenraum?

Als feste Größen stehen fest:
   a) das Innenmaß des Fahrzeuginnenraums
   b) und die Abmessungen Ihrer Fahrräder.

Damit Sie einen besseren Eindruck der Platzverhältnisse in Ihrem Fahrzeug bekommen, führen Sie bitte folgende Schritte durch:

1. Stellen Sie das bzw. die Fahrräder mit ausgebautem Vorderrad in Ihr Fahrzeug. Da Sie den RadFazz-Fahrradträger frei drehen können, haben Sie auch die Möglichkeit die Fahrräder etwas schräg, diagonal und zwischen die Sitze durch, zu befestigen. Dadurch gewinnen Sie zusätzlich Raum.

2. Evtl. könnte es möglich sein, dass Sie Ihren Fahrradsattel absenken oder abnehmen müssen.

3. Bringen Sie nun die Fahrradgabel Ihres Fahrrades in den Bereich wo sich später auch Ihr RadFazz-Fahrradträger befinden wird. Hierzu gibt es die zwei folgenden Möglichkeiten:

   a) in Fahrtrichtung:



   b) gegen die Fahrtrichtung:



4. Stellen Sie zusätzlich die Fahrradgabel auf eine ca. 4 cm dicke Unterlage (Buch, Brett etc.). Dies entspricht der Höhe des RadFazz-Fahrradträgers.

5. Schließen Sie nun als letzten Schritt Ihre Heckklappe.

Konnten Sie alle Schritte erfolgreich ausführen? Dann steht Ihnen nichts mehr im Wege Ihre Fahrräder bequem und sicher mit einem RadFazz-Fahrradträger im Innenraum zu transportieren!


Im Shop finden Sie sicher auch Ihr Fahrzeug ausführlich beschrieben. Sollten Sie noch weitere Fragen haben, dann können Sie uns auch gerne jederzeit persönlich kontaktieren.


Unsere Systeme haben kleine Einbaumaße - daher sind sie platzsparend und für fast jedes Fahrzeug geeignet!

Befestigung

passend für	Artikel-Nr.
Ford Galaxy bis Bj. 07.2006	RF33133*
Seat Alhambra	RF33133*
VW Sharan	RF33133*

 *) = Anzahl der Fahrräder

Zubehör



Artikel-Nr.: BG052026	Laufradhalter für Schiene
	Laufradhalter für das Vorderrad Am Laufradhalter können Sie das ausgebaute vordere Laufrad befestigen. Den Laufradhalter montieren Sie auf die RadFazz-Schienen. In der Sitzhalterung kann der Laufradhalter 360° gedreht und das Laufrad geschwenkt werden. Somit haben Sie im Kofferraum Ordnung geschaffen. Preis: 35,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG053026	Laufradhalter an die RF-Schiene für das Steckachsen-Vorderrad Ø 15mm
	Laufradhalter für das Steckachsen-Vorderrad Ø 15mm  Am Laufradhalter befestigen Sie das ausgebaute vordere Steckachsen-Laufrad mit dem lose mitgelieferten blauen Schnellspanner. Den Laufradhalter montieren Sie auf die RadFazz-Schienen. In der Sitzhalterung kann der Laufradhalter 360° gedreht und das Laufrad geschwenkt werden. Somit haben Sie im Kofferraum Ordnung geschaffen. Preis: 39,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG054	Steckachsenaufnahme für 20mm Gabel
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 20mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG055	Steckachsenaufnahme für 25mm Gabeln
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 25mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG057	Steckachsenaufnahme für 15mm Gabel
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 15mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos



Ersatzteile

Passende Baugruppen und Ersatzteile:

Ersatzteile sind ausschließlich für bestehende Kunden bestimmt, die bereits ein Komplettsystem (RF..) besitzen!

Passende Ersatzteile sind Baugruppen (BG..) und Einzelteile (ET..).



Artikel-Nr.: BG026	Befestigungseinheit mit Nutenstein
	Preis: 7,20 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG037	Befestigungseinheit mit Haken 65mm
	Preis: 7,20 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG050	Gabelhalterung für die Schienen
	Preis: 73,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG172035	Schiene mit Befestigung
	Preis: 54,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET002	Gurt zur Sicherung
	Preis: 4,30 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET036	Schnellspanner für die Fahrradgabel
	Preis: 4,80 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos
