Artikelbeschreibung

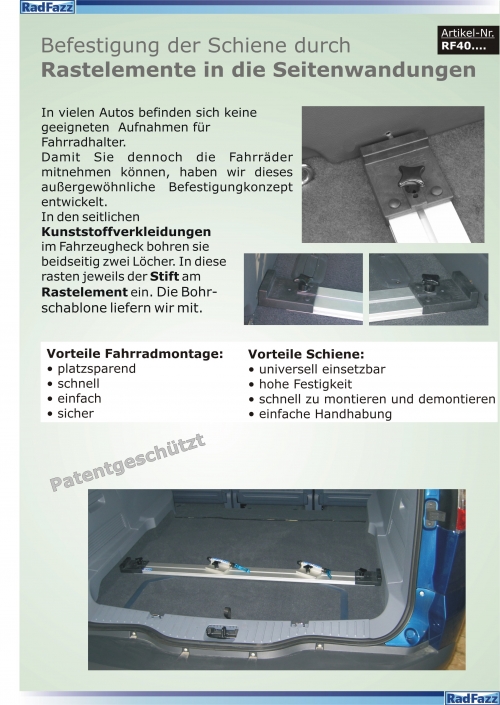

Durch zwei 7mm Bohrungen - die sie selbst sehr leicht in die Radkastenabdeckung mittels mitgelieferter Bohrvorrichtung anbringen können - ist der weitere Ein- bzw. Ausbau des Fahrradträgers ohne Werkzeug ratzfatz möglich.

Nützliche Tipps zur Montage:

Montageanleitung öffnen

• Sitz hinten aufstellen oder ausbauen.
• Den Schienen-Adapter mit dem RadFazz-Halter hinten quer in den Kofferraum legen.
• Fahrradgabel am RadFazz-Halter befestigen.
• Die richtige Position vom Fahrradträger festlegen. Die richtige Position ist dann gefunden, wenn die Fahrradlenker das schließen der Heckklappe nicht behindern. Die Gabelhalter mitsamt den Fahrradlenkern lassen sich auf der Schiene stufenlos drehen und verschieben. Dies ermöglicht erst den platzsparenden Fahrradtransport im Kofferraum.
• Montieren Sie jetzt das Trägersystem im Kofferraum unter Zuhilfenahme der Montageanleitung!
• Der Hinterbau der Fahrräder einschließlich der ausgebauten Laufräder sind immer mit dem Spanngut zu sichern, wenn Sie nicht die Laufradhalterung BG052026 dazu bestellen!

Der komplette Fahrradträger ist unter 7 Sekunden zu montieren oder zu demontieren.

Mit RadFazz geht alles ratzfatz!
Viel Freude bei all Ihren Unternehmungen!

Das gesamte Schienen-System wird fertig vormontiert geliefert.

Lieferumfang:

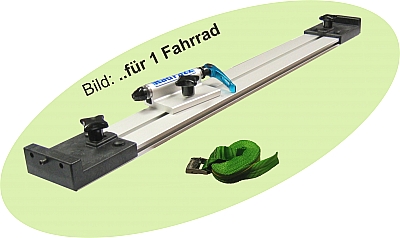

1 St. Schiene mit Befestigung für RF40.. Einbaulänge 102cm - 112cm  ArtNr.: BG118044
1 St. Gabelhalterung für die Schienen  ArtNr.: BG050
1 St. Montageanleitung

Platzermittlung

Wichtige Tipps zur Platzermittlung:

Passen meine Fahrräder in den Fahrzeuginnenraum?

Als feste Größen stehen fest:
   a) das Innenmaß des Fahrzeuginnenraums
   b) und die Abmessungen Ihrer Fahrräder.

Damit Sie einen besseren Eindruck der Platzverhältnisse in Ihrem Fahrzeug bekommen, führen Sie bitte folgende Schritte durch:

1. Stellen Sie das bzw. die Fahrräder mit ausgebautem Vorderrad in Ihr Fahrzeug. Da Sie den RadFazz-Fahrradträger frei drehen können, haben Sie auch die Möglichkeit die Fahrräder etwas schräg, diagonal und zwischen die Sitze durch, zu befestigen. Dadurch gewinnen Sie zusätzlich Raum.

2. Evtl. könnte es möglich sein, dass Sie Ihren Fahrradsattel absenken oder abnehmen müssen.

3. Bringen Sie nun die Fahrradgabel Ihres Fahrrades in den Bereich wo sich später auch Ihr RadFazz-Fahrradträger befinden wird. Hierzu gibt es die zwei folgenden Möglichkeiten:

   a) in Fahrtrichtung:



   b) gegen die Fahrtrichtung:



4. Stellen Sie zusätzlich die Fahrradgabel auf eine ca. 4 cm dicke Unterlage (Buch, Brett etc.). Dies entspricht der Höhe des RadFazz-Fahrradträgers.

5. Schließen Sie nun als letzten Schritt Ihre Heckklappe.

Konnten Sie alle Schritte erfolgreich ausführen? Dann steht Ihnen nichts mehr im Wege Ihre Fahrräder bequem und sicher mit einem RadFazz-Fahrradträger im Innenraum zu transportieren!


Im Shop finden Sie sicher auch Ihr Fahrzeug ausführlich beschrieben. Sollten Sie noch weitere Fragen haben, dann können Sie uns auch gerne jederzeit persönlich kontaktieren.


Unsere Systeme haben kleine Einbaumaße - daher sind sie platzsparend und für fast jedes Fahrzeug geeignet!

Befestigung

passend für	Artikel-Nr.
Audi Q7	RF40116*
BMW X5 ohne Gepäckschienen	RF40118*
Chevrolet Captiva	RF40117*
Chevrolet Tacuma Chevrolet Captiva	RF40119*
Chrysler Grand Voyager	RF40121*
Citroën C4 Grand Picasso	RF40119*
Fiat Croma	RF40118*
Ford C-Max	RF40118*
Ford Galaxy ab Bj. 07.2006	RF40119*
Ford S-Max	RF40131*
KIA Carens	RF40118*
KIA Carnival bis Bj. 06.2006	RF40120*
KIA Ceed	RF40117*
KIA Sorento KIA Sportage	RF40118*
Mazda 5	RF40118*
Mercedes C-Klasse T-Modell ohne Varioschienen Mercedes E-Klasse T-Modell ohne Varioschienen	RF40119*
Mitsubishi Grandis	RF40120*
Nissan Pathfinder	RF40118*
Opel Astra Caravan Opel Vectra Caravan	RF40130*
Opel Meriva	RF40118*
Peugeot Partner	RF40119*
Renault Kangoo	RF40118*
Seat Altea XL	RF40117*
Skoda Fabia Combi mit Ladeboden Skoda Superb Combi	RF40116*
Skoda Octavia Combi mit Ladeboden
Skoda Roomster	RF40117*
Toyota Corolla Verso	RF40118*
Toyota Land Cruiser ab Bj. 2009 Toyota RAV4 ab Bj 12.2005	RF40121*
Toyota Yaris Verso	RF40118*
Volvo X90	RF40119*
VW Caddy Life	RF40118*
VW Golf Plus	RF40117*
VW Golf Variant	RF40117*
VW Passat Variant ab Bj. 08.2005 ohne Varioschienen	RF40118*
VW Touareg	RF40119*
VW Touran	RF40118*

*) = Anzahl der Fahrräder

Zubehör



Artikel-Nr.: BG052026	Laufradhalter an die RF-Schiene
	Laufradhalter für das Vorderrad Am Laufradhalter können Sie das ausgebaute vordere Laufrad befestigen. Den Laufradhalter montieren Sie auf die RadFazz-Schienen. In der Sitzhalterung kann der Laufradhalter 360° gedreht und das Laufrad geschwenkt werden. Somit haben Sie im Kofferraum Ordnung geschaffen. Preis: 35,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG053026	Laufradhalter an die RF-Schiene für das Steckachsen-Vorderrad Ø 15mm
	Laufradhalter für das Steckachsen-Vorderrad Ø 15mm  Am Laufradhalter befestigen Sie das ausgebaute vordere Steckachsen-Laufrad mit dem lose mitgelieferten blauen Schnellspanner. Den Laufradhalter montieren Sie auf die RadFazz-Schienen. In der Sitzhalterung kann der Laufradhalter 360° gedreht und das Laufrad geschwenkt werden. Somit haben Sie im Kofferraum Ordnung geschaffen. Preis: 39,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG054	Steckachsenaufnahme für 20mm Gabel
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 20mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG057	Steckachsenaufnahme für 15mm Gabel
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 15mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos



Ersatzteile

Passende Baugruppen und Ersatzteile:

Ersatzteile sind ausschließlich für bestehende Kunden bestimmt, die bereits ein Komplettsystem (RF..) besitzen!

Passende Ersatzteile sind Baugruppen (BG..) und Einzelteile (ET..).



Artikel-Nr.: BG026	Befestigungseinheit mit Nutenstein
	Preis: 7,20 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG044	Befestigungseinheit Rastelement
	Preis: 9,80 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG050	Gabelhalterung für die Schienen
	Preis: 73,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG118044	Schiene mit Befestigung für RF40.. Einbaulänge 102cm - 112cm
	Preis: 54,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET002	Gurt zur Sicherung
	Preis: 4,30 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET036	Schnellspanner für die Fahrradgabel
	Preis: 4,80 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos
