Artikelbeschreibung

Zur Befestigung der Schiene müssen in der 2. Reihe die Sitzkissen aufgestellt und die Sitzlehnen flach umgelegt werden.

Montageanleitung öffnen (Seite 1)

Nützliche Tipps zur Montage:

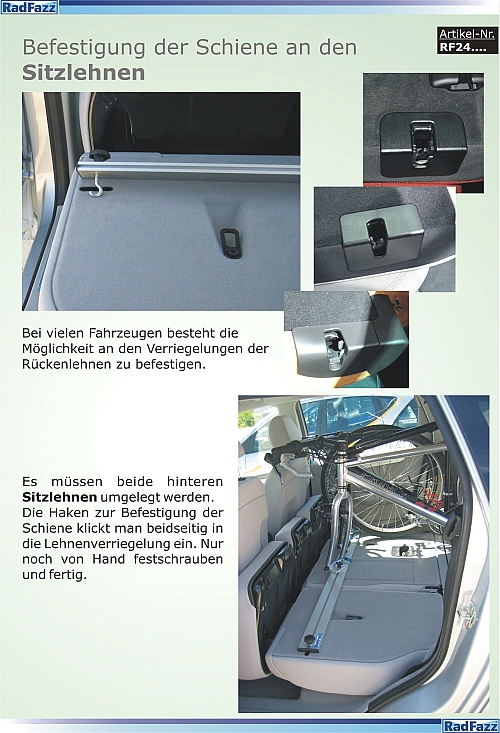

• In der 2. Reihe Sitzkissen aufstellen und Sitzlehnen flach umlegen.
• Die Befestigungshaken an die Schiene schrauben. Unterlegscheiben nicht vergessen!
• Die Befestigungshaken in den Verriegelungsmechanismus der Rückenlehnen einklicken.
  Mit den Hanballen auf die Sterngriffmutter drücken - so rastet der Haken leicht ein.
• Sind die beiden Haken eingerastet, dann festschrauben.
• Die Schiene ist zu lösen, indem sie die Entriegelungsknöpfe beidseitig drücken.
• Die Fahrräder einschließlich der ausgebauten Laufräder sind immer mit dem Spanngut zu sichern.

  Unser Vorschlag für die ausgebauten Laufräder sind die Laufradhalterungen
  BG052026 oder BG053026!
  Unter Zubehör finden Sie für dieses Fahrzeug --Laufradhalter--Steckachsenaufnahmen--

Mit RadFazz geht alles ratzfatz!

Viel Spass bei all Ihren Unternehmungen!


AHA Informationen:
 Die Handhabung vom RadFazz-Träger-System ist dann sehr einfach, wenn nach dem Ausbau der Fahrräder die Position der Gabelhalter sowie der Laufradhalter beibehalten wird.

Der Fahrradträger wird von uns vormontiert geliefert.

Lieferumfang:

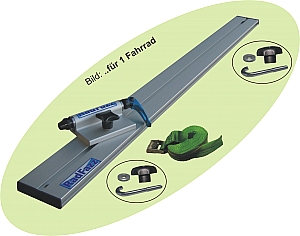

1 St. Schiene mit Befestigung für RF24..  ArtNr.: BG106045
1 St. Gabelhalterung für die Schienen  ArtNr.: BG050
1 St. Montageanleitung

Platzermittlung

Wichtige Tipps zur Platzermittlung:

Passen meine Fahrräder in den Fahrzeuginnenraum?

Als feste Größen stehen fest:
   a) das Innenmaß des Fahrzeuginnenraums
   b) und die Abmessungen Ihrer Fahrräder.

Damit Sie einen besseren Eindruck der Platzverhältnisse in Ihrem Fahrzeug bekommen, führen Sie bitte folgende Schritte durch:

1. Stellen Sie das bzw. die Fahrräder mit ausgebautem Vorderrad in Ihr Fahrzeug. Da Sie den RadFazz-Fahrradträger frei drehen können, haben Sie auch die Möglichkeit die Fahrräder etwas schräg, diagonal und zwischen die Sitze durch, zu befestigen. Dadurch gewinnen Sie zusätzlich Raum.

2. Evtl. könnte es möglich sein, dass Sie Ihren Fahrradsattel absenken oder abnehmen müssen.

3. Bringen Sie nun die Fahrradgabel Ihres Fahrrades in den Bereich wo sich später auch Ihr RadFazz-Fahrradträger befinden wird. Hierzu gibt es die zwei folgenden Möglichkeiten:

   a) in Fahrtrichtung:



   b) gegen die Fahrtrichtung:



4. Stellen Sie zusätzlich die Fahrradgabel auf eine ca. 4 cm dicke Unterlage (Buch, Brett etc.). Dies entspricht der Höhe des RadFazz-Fahrradträgers.

5. Schließen Sie nun als letzten Schritt Ihre Heckklappe.

Konnten Sie alle Schritte erfolgreich ausführen? Dann steht Ihnen nichts mehr im Wege Ihre Fahrräder bequem und sicher mit einem RadFazz-Fahrradträger im Innenraum zu transportieren!


Im Shop finden Sie sicher auch Ihr Fahrzeug ausführlich beschrieben. Sollten Sie noch weitere Fragen haben, dann können Sie uns auch gerne jederzeit persönlich kontaktieren.


Unsere Systeme haben kleine Einbaumaße - daher sind sie platzsparend und für fast jedes Fahrzeug geeignet!

Befestigung



passend für	Artikel-Nr.
Alfa Romeo 159 Sportwagon	RF24106*
Audi Q5	RF24133*
Citroën C4 Picasso Citroën C4 Grand Picasso	RF24151*
Citroën C4 Picasso Citroën C4 Grand Picasso	RF24163*
Citroën C5 Tourer	RF24134*
Ford Focus Turnier	RF24134*
Ford Kuga	RF24106*
Ford Mondeo Turnier	RF24134*
Hyundai i30	RF24134*
KIA Ceed	RF24133*
Mazda CX7	RF24135*
Mercedes A-Klasse ab Bj. 12.2004 Mercedes B-Klasse	RF24106*
Mercedes C-Klasse Mercedes GLK	RF24105*
Mercedes M-Klasse ab Bj. 02.2006	RF24124*
Nissan QASHQUAI	RF24135*
Opel Zafira	RF24105*
Peugeot 207SW	RF24106*
Peugeot 5008	RF24151*
Renault Megane Grandtour	RF24106*
Renault Kangoo	RF24124*
Saab 9.3	RF24106*
Seat Exeo ST	RF24105*
Skoda Superb Combi	RF24105*
Subaru Forester	RF24106*
Toyota Avensis Combi	RF24105*
Volvo V50 Volvo XC60 Volvo XC70	RF24106*
VW Golf Variant VW Passat Variant	RF24105*
VW Sharan ab Bj. 2010  5-Sitze	RF24163*
VW Sharan ab Bj. 2010  7-Sitze	RF24136*
VW Touareg	RF24124*




 *) = Anzahl der Fahrräder

Zubehör



Artikel-Nr.: BG052026	Laufradhalter an die RF-Schiene
	Laufradhalter für das Vorderrad Am Laufradhalter können Sie das ausgebaute vordere Laufrad befestigen. Den Laufradhalter montieren Sie auf die RadFazz-Schienen. In der Sitzhalterung kann der Laufradhalter 360° gedreht und das Laufrad geschwenkt werden. Somit haben Sie im Kofferraum Ordnung geschaffen. Preis: 35,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG053026	Laufradhalter an die RF-Schiene für das Steckachsen-Vorderrad Ø 15mm
	Laufradhalter für das Steckachsen-Vorderrad Ø 15mm  Am Laufradhalter befestigen Sie das ausgebaute vordere Steckachsen-Laufrad mit dem lose mitgelieferten blauen Schnellspanner. Den Laufradhalter montieren Sie auf die RadFazz-Schienen. In der Sitzhalterung kann der Laufradhalter 360° gedreht und das Laufrad geschwenkt werden. Somit haben Sie im Kofferraum Ordnung geschaffen. Preis: 39,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG054	Steckachsenaufnahme für 20mm Gabel
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 20mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG057	Steckachsenaufnahme für 15mm Gabel
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 15mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos



Ersatzteile

Passende Baugruppen und Ersatzteile:

Ersatzteile sind ausschließlich für bestehende Kunden bestimmt, die bereits ein Komplettsystem (RF..) besitzen!

Passende Ersatzteile sind Baugruppen (BG..) und Einzelteile (ET..).



Artikel-Nr.: BG026	Befestigungseinheit mit Nutenstein
	Preis: 7,20 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG028	Verlängerung 12cm mit Befestigung für Schienen
	Preis: 20,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG045	Befestigungseinheit für RF24..../ RF26....
	Preis: 7,20 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG050	Gabelhalterung für die Schienen
	Preis: 73,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG106045	Schiene mit Befestigung für RF24..
	Preis: 54,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET002	Gurt zur Sicherung
	Preis: 4,30 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET036	Schnellspanner für die Fahrradgabel
	Preis: 4,80 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos
