Artikelbeschreibung

Der RadFazz-Schienen-Adapter ist auf die fahrzeugseitigen Gurtösenbefestigungen abgestimmt und wird mit den beiden Teleskopen dort befestigt.

Nützliche Tips zur Montage:

Montageanleitung öffnen

• Sitze hinten umlegen.
• Entfernen Sie die beiden Gurtösen. Sie befinden sich beidseitig vor der Heckklappe im Innenraum.

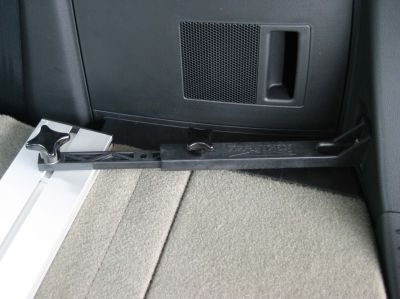

• Die Teleskopschienen befestigen Sie jetzt an den Gewinden. Die beiliegenden Schrauben mit den Unterlegscheiben sind für die Befestigung bestimmt.
• Fahrradgabel am RadFazz-Halter befestigen.
• Die richtige Position vom Fahrradträger durch das Einstellen der Teleskopschienen festlegen. Die richtige Position ist dann gefunden, wenn die Fahrradlenker das schließen der Heckklappe nicht behindern. Die Gabelhalter mitsamt den Fahrradlenkern lassen sich auf der Schiene stufenlos drehen und verschieben. Dies ermöglicht erst den platzsparenden Fahrradtransport im Kofferraum.
• Der Hinterbau der Fahrräder einschließlich der ausgebauten Laufräder sind immer mit dem Spanngut zu sichern!

Die Längenposition vom Schienen-Adapter ist mit den Teleskopen insgesamt um 10 cm zu verändern.

Der Schienen-Adapter kann bei benutzen der 3. Sitzreihe im Fahrzeug bleiben. Dazu müssen die beiden Teleskope auf das Minimum zusammengeschoben werden.

Achtung! Mit eingebautem Fahrradträger können Sie nicht die Abdeckungen für die Ablagefächer öffnen.

Mit RadFazz geht alles ratzfatz!
Viel Freude bei all Ihren Unternehmungen!

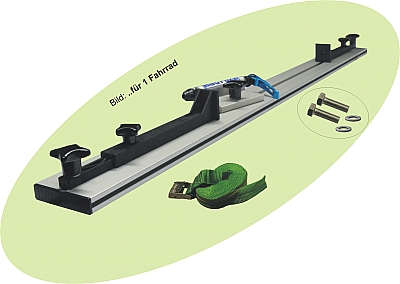

Das gesamte Schienen-System wird fertig vormontiert geliefert.

Lieferumfang:
1 St. Schiene mit Befestigung für RF21..  ArtNr.: BG101036
1 St. Gabelhalterung für die Schienen  ArtNr.: BG050
1 St. Montageanleitung

Platzermittlung

Wichtige Tipps zur Platzermittlung:

Passen meine Fahrräder in den Fahrzeuginnenraum?

Als feste Größen stehen fest:
   a) das Innenmaß des Fahrzeuginnenraums
   b) und die Abmessungen Ihrer Fahrräder.

Damit Sie einen besseren Eindruck der Platzverhältnisse in Ihrem Fahrzeug bekommen, führen Sie bitte folgende Schritte durch:

1. Stellen Sie das bzw. die Fahrräder mit ausgebautem Vorderrad in Ihr Fahrzeug. Da Sie den RadFazz-Fahrradträger frei drehen können, haben Sie auch die Möglichkeit die Fahrräder etwas schräg, diagonal und zwischen die Sitze durch, zu befestigen. Dadurch gewinnen Sie zusätzlich Raum.

2. Evtl. könnte es möglich sein, dass Sie Ihren Fahrradsattel absenken oder abnehmen müssen.

3. Bringen Sie nun die Fahrradgabel Ihres Fahrrades in den Bereich wo sich später auch Ihr RadFazz-Fahrradträger befinden wird. Hierzu gibt es die zwei folgenden Möglichkeiten:

   a) in Fahrtrichtung:



   b) gegen die Fahrtrichtung:



4. Stellen Sie zusätzlich die Fahrradgabel auf eine ca. 4 cm dicke Unterlage (Buch, Brett etc.). Dies entspricht der Höhe des RadFazz-Fahrradträgers.

5. Schließen Sie nun als letzten Schritt Ihre Heckklappe.

Konnten Sie alle Schritte erfolgreich ausführen? Dann steht Ihnen nichts mehr im Wege Ihre Fahrräder bequem und sicher mit einem RadFazz-Fahrradträger im Innenraum zu transportieren!


Im Shop finden Sie sicher auch Ihr Fahrzeug ausführlich beschrieben. Sollten Sie noch weitere Fragen haben, dann können Sie uns auch gerne jederzeit persönlich kontaktieren.


Unsere Systeme haben kleine Einbaumaße - daher sind sie platzsparend und für fast jedes Fahrzeug geeignet!

Zubehör



Artikel-Nr.: BG053026	Laufradhalter an die RF-Schiene für das Steckachsen-Vorderrad Ø 15mm
	Laufradhalter für das Steckachsen-Vorderrad Ø 15mm  Am Laufradhalter befestigen Sie das ausgebaute vordere Steckachsen-Laufrad mit dem lose mitgelieferten blauen Schnellspanner. Den Laufradhalter montieren Sie auf die RadFazz-Schienen. In der Sitzhalterung kann der Laufradhalter 360° gedreht und das Laufrad geschwenkt werden. Somit haben Sie im Kofferraum Ordnung geschaffen. Preis: 39,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG054	Steckachsenaufnahme für 20mm Gabel
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 20mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG057	Steckachsenaufnahme für 15mm Gabel
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 15mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos



Ersatzteile

Passende Baugruppen und Ersatzteile:

Ersatzteile sind ausschließlich für bestehende Kunden bestimmt, die bereits ein Komplettsystem (RF..) besitzen!

Passende Ersatzteile sind Baugruppen (BG..) und Einzelteile (ET..).



Artikel-Nr.: BG026	Befestigungseinheit mit Nutenstein
	Preis: 7,20 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG036	Befestigungseinheit Teleskop für RF21101*
	Preis: 9,80 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG050	Gabelhalterung für die Schienen
	Preis: 73,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG101036	Schiene mit Befestigung für RF21..
	Preis: 67,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET002	Gurt zur Sicherung
	Preis: 4,30 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET029	Befestigungseinheit Teleskop für RF21
	Preis: 6,80 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET036	Schnellspanner für die Fahrradgabel
	Preis: 4,80 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos
