Artikelbeschreibung

Die RadFazz-Schiene ist auf die fahrzeugseitigen Gepäckschienen abgestimmt und wird daran befestigt.
Schienenlänge SL=90cm; Bohrungsabstand BA=77cm-87cm.

Nützliche Tipps zur Montage:

Montageanleitung öffnen

Sitzlehnen in der 2.Reihe flach umlegen.
Die RadFazz-Schiene mitsamt Gabelhalter hinten quer in den Kofferraum legen.
Führen Sie die beiden Nutensteine in die Nuten der seitlichen Gepäckschienen ein.
Die Schiene mit den Kreuzschrauben an den Nutensteinen festschrauben. Unterlegscheibe nicht vergessen!
Fahrradgabel am Gabelhalter befestigen.
Positionieren Sie die Fahrräder im Kofferraum so, daß genügend Platz für Gepäck oder eine dritte Person bleibt.
Der Hinterbau der Fahrräder einschließlich der ausgebauten Laufräder sind immer mit dem Spanngut zu sichern.

Zur Befestigung der ausgebauten Laufräder empfehlen wir die Laufradhalterungen BG052026 sowie BG053026!
Unter Zubehör finden Sie für dieses Fahrzeug --Laufradhalter--Steckachsenaufnamen--

Der komplette Fahrradträger ist unter 20 Sekunden zu montieren oder zu demontieren.

Mit RadFazz geht alles ratzfatz!
Viel Freude bei all Ihren Unternehmungen!

Der Fahrradträger wird von uns vormontiert geliefert.

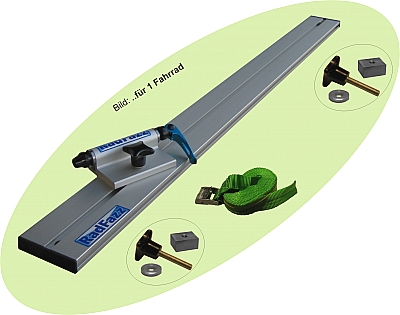

Lieferumfang:
1 St. Schiene mit Befestigung für RF28.. BMW X3 ArtNr.: BG115043
1 St. Gabelhalterung für die Schienen ArtNr.: BG050
1 St. Montageanleitung

Platzermittlung

Wichtige Tipps zur Platzermittlung:

Passen meine Fahrräder in den Fahrzeuginnenraum?

Als feste Größen stehen fest:
a) das Innenmaß des Fahrzeuginnenraums
b) und die Abmessungen Ihrer Fahrräder.

Damit Sie einen besseren Eindruck der Platzverhältnisse in Ihrem Fahrzeug bekommen, führen Sie bitte folgende Schritte durch:

Stellen Sie das bzw. die Fahrräder mit ausgebautem Vorderrad in Ihr Fahrzeug. Da Sie den RadFazz-Fahrradträger frei drehen können, haben Sie auch die Möglichkeit die Fahrräder etwas schräg, diagonal und zwischen die Sitze durch, zu befestigen. Dadurch gewinnen Sie zusätzlich Raum.
Evtl. könnte es möglich sein, dass Sie Ihren Fahrradsattel absenken oder abnehmen müssen.
Bringen Sie nun die Fahrradgabel Ihres Fahrrades in den Bereich wo sich später auch Ihr RadFazz-Fahrradträger befinden wird. Hierzu gibt es die zwei folgenden Möglichkeiten:

a) in Fahrtrichtung:

b) gegen die Fahrtrichtung:
Stellen Sie zusätzlich die Fahrradgabel auf eine ca. 4 cm dicke Unterlage (Buch, Brett etc.). Dies entspricht der Höhe des RadFazz-Fahrradträgers.
Schließen Sie nun als letzten Schritt Ihre Heckklappe.

Konnten Sie alle Schritte erfolgreich ausführen? Dann steht Ihnen nichts mehr im Wege Ihre Fahrräder bequem und sicher mit einem RadFazz-Fahrradträger im Innenraum zu transportieren!

Im Shop finden Sie sicher auch Ihr Fahrzeug ausführlich beschrieben. Sollten Sie noch weitere Fragen haben, dann können Sie uns auch gerne jederzeit persönlich kontaktieren.

Unsere Systeme haben kleine Einbaumaße - daher sind sie platzsparend und für fast jedes Fahrzeug geeignet!

Befestigung

passend für	Artikel-Nr.
Citroën C8	RF28111*
BMW X3 mit Gepäckschienen	RF28115*
BMW X5 mit Gepäckschienen	RF28123*
Fiat Ulysse ab Bj. 09.2002	RF28111*
Lancia Phedra	RF28111*
Mercedes C-Klasse T-Modell mit Varioschienen	RF28109*
Mercedes E-Klasse T-Modell mit Varioschienen	RF28109*
Mercedes Viano	RF28112*
Peugeot 807	RF28111*
Renault Espace ab Bj. 07.2005	RF28107*
Toyota Avensis Combi mit Gepäckschienen Toyota Land Cruiser mit Gepäckschienen	RF28168*
VW Multivan T5	RF28110*

*) = Anzahl der Fahrräder

Zubehör

Artikel-Nr.: BG052026	Laufradhalter an die RF-Schiene
	Laufradhalter für das Vorderrad Am Laufradhalter können Sie das ausgebaute vordere Laufrad befestigen. Den Laufradhalter montieren Sie auf die RadFazz-Schienen. In der Sitzhalterung kann der Laufradhalter 360° gedreht und das Laufrad geschwenkt werden. Somit haben Sie im Kofferraum Ordnung geschaffen. Preis: 35,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG053026	Laufradhalter an die RF-Schiene für das Steckachsen-Vorderrad Ø 15mm
	Laufradhalter für das Steckachsen-Vorderrad Ø 15mm Am Laufradhalter befestigen Sie das ausgebaute vordere Steckachsen-Laufrad mit dem lose mitgelieferten blauen Schnellspanner. Den Laufradhalter montieren Sie auf die RadFazz-Schienen. In der Sitzhalterung kann der Laufradhalter 360° gedreht und das Laufrad geschwenkt werden. Somit haben Sie im Kofferraum Ordnung geschaffen. Preis: 39,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG054	Steckachsenaufnahme für 20mm Gabel
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 20mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG057	Steckachsenaufnahme für 15mm Gabel
	Die Steckachsenaufnahme dient zur Befestigung von Gabeln mit 15mm Steckachsen. Sie wird am Gabelhalter - wie in der Montageanleitung beschrieben - befestigt. Lieferumfang: Steckachsenhalter Aluminium farblos eloxiert 2 Drehsicherungen Montageanleitung Preis: 42,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Ersatzteile

Passende Baugruppen und Ersatzteile:

Ersatzteile sind ausschließlich für bestehende Kunden bestimmt, die bereits ein Komplettsystem (RF..) besitzen!

Passende Ersatzteile sind Baugruppen (BG..) und Einzelteile (ET..).

Artikel-Nr.: BG026	Befestigungseinheit mit Nutenstein
	Preis: 7,20 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG043	Befestigungseinheit für RF28....
	Preis: 7,20 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG050	Gabelhalterung für die Schienen
	Preis: 73,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: BG115043	Schiene mit Befestigung für RF28.. BMW X3
	Preis: 54,00 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET002	Gurt zur Sicherung
	Preis: 4,30 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Artikel-Nr.: ET036	Schnellspanner für die Fahrradgabel
	Preis: 4,80 Euro inkl. USt.; zzgl. Versand Stück
Mehr Infos

Innenraum-Fahrradträger für BMW X3 mit Gepäckschienen
